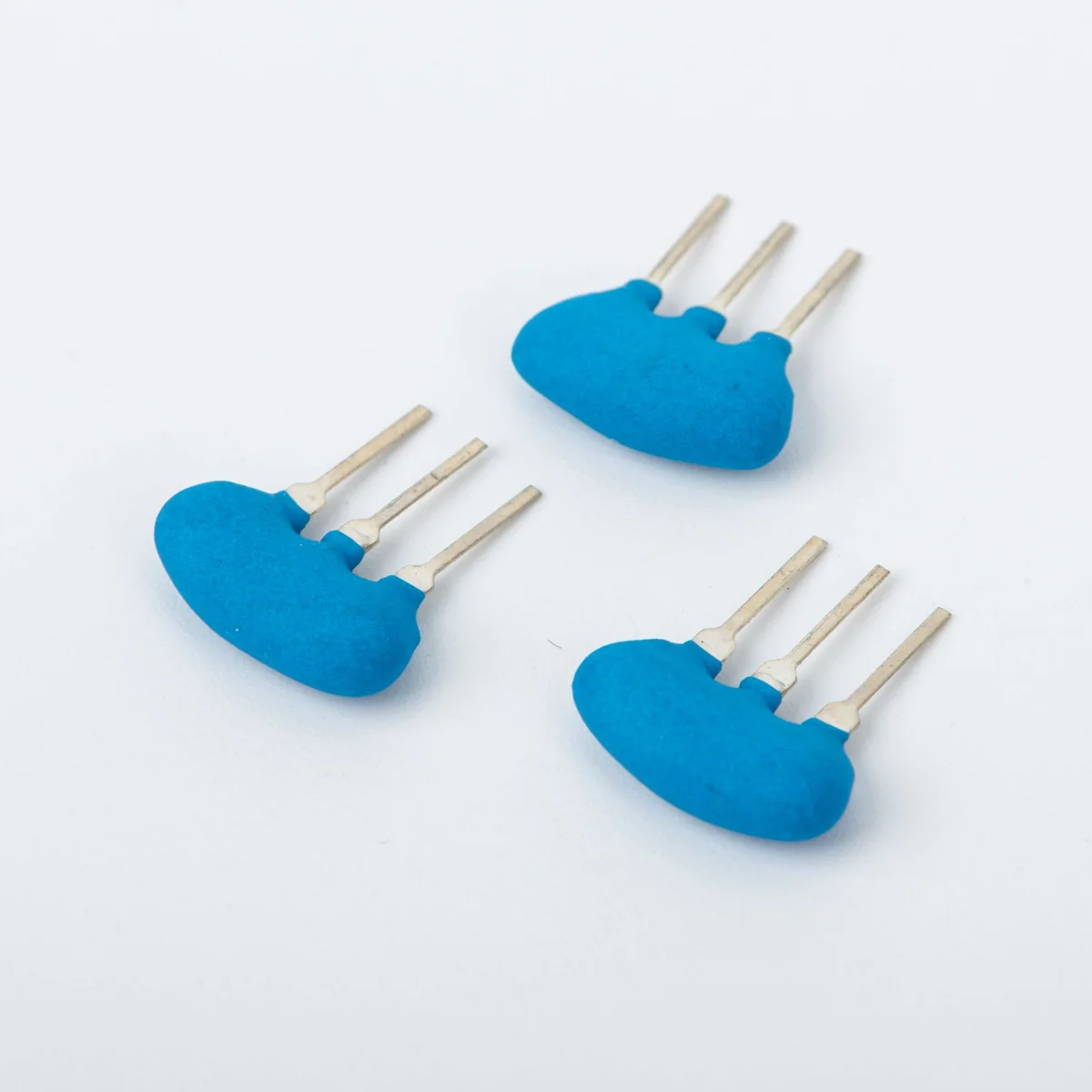

構成を示す写真です。納入部品の寸法と構造は、最終図面に基づいて確認してください。
YJ Piezo · OEM向け部品
リード端子付きセラミックフィルター
構成：3端子セラミックフィルター
周波数選択回路に組み込む、3端子のセラミックフィルターです。必要な中心周波数と、信号源・負荷側のインピーダンスに合わせて選定します。
サンプル・見積もりを依頼仕様

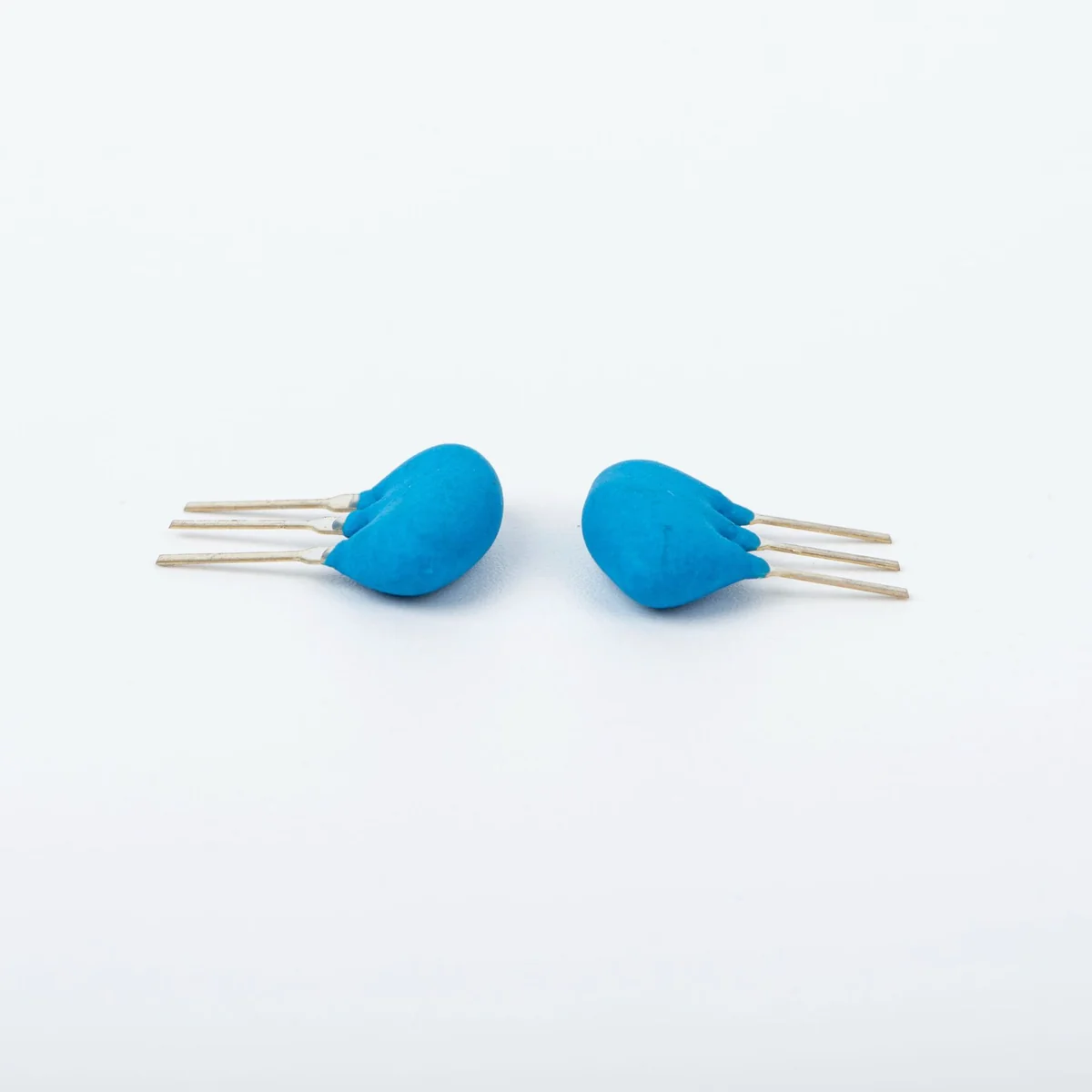

パッケージ写真は代表的な外観です。中心周波数、帯域幅、挿入損失、終端インピーダンス、試験条件は承認仕様書に基づいて定めます。
| 項目 | 値 |
|---|---|
| パッケージ形状 | 3端子の封止型部品 |
| 取付構造 | スルーホール用リード端子 |
| 公称周波数の参考値 | 4 MHz |
構成の特徴
- • 小型の封止型リード端子構成です。
- • 3端子の接続形式です。
- • 対象回路に合わせて周波数と終端条件を選定します。
組込用途
- • 周波数選択を行う受信・信号処理回路。
- • 信号源と負荷の条件を指定したフィルターの組込。
組込条件と仕様の確認
- • 中心周波数と許容周波数公差をご指定ください。
- • 試験回路とともに、帯域幅、挿入損失、減衰量の要件を定めてください。
- • 端子割当、パッケージ寸法、信号源・負荷インピーダンスを確認してください。
よくあるご質問
サンプルや見積もりの相談には何が必要ですか？
希望する形状、寸法、電極パターン、周波数または静電容量、取付構造、数量をお知らせください。ピックアップ素子は接触方法と入力回路、超音波部品は駆動回路と使用媒質も確認します。
完成装置の性能を、そのまま部品の仕様として使えますか？
掲載内容は部品の構成を示しています。検出精度、音声周波数応答、霧化量などは組立全体と試験条件によって変わるため、実機での評価が必要です。
MOQ、納期、試験資料はどのように決まりますか？
サンプル供給可否、MOQ、納期、必要な試験資料は、選定図面と案件の要件に応じて確認します。確定していない値は保証条件として扱いません。
