コウモリの静かな反響定位から医療用超音波の命を救う画像まで、音で見る能力は数え切れないほどの産業に革命をもたらしました。この技術の中心には、注目すべきコンポーネントがあります。それは圧電チューブです。これらの控えめなセラミックシリンダーは、現代の超音波センサーを動かすエンジンであり、電気エネルギーを高周波音に変換し、信じられないほどの精度と速度で再び戻します。

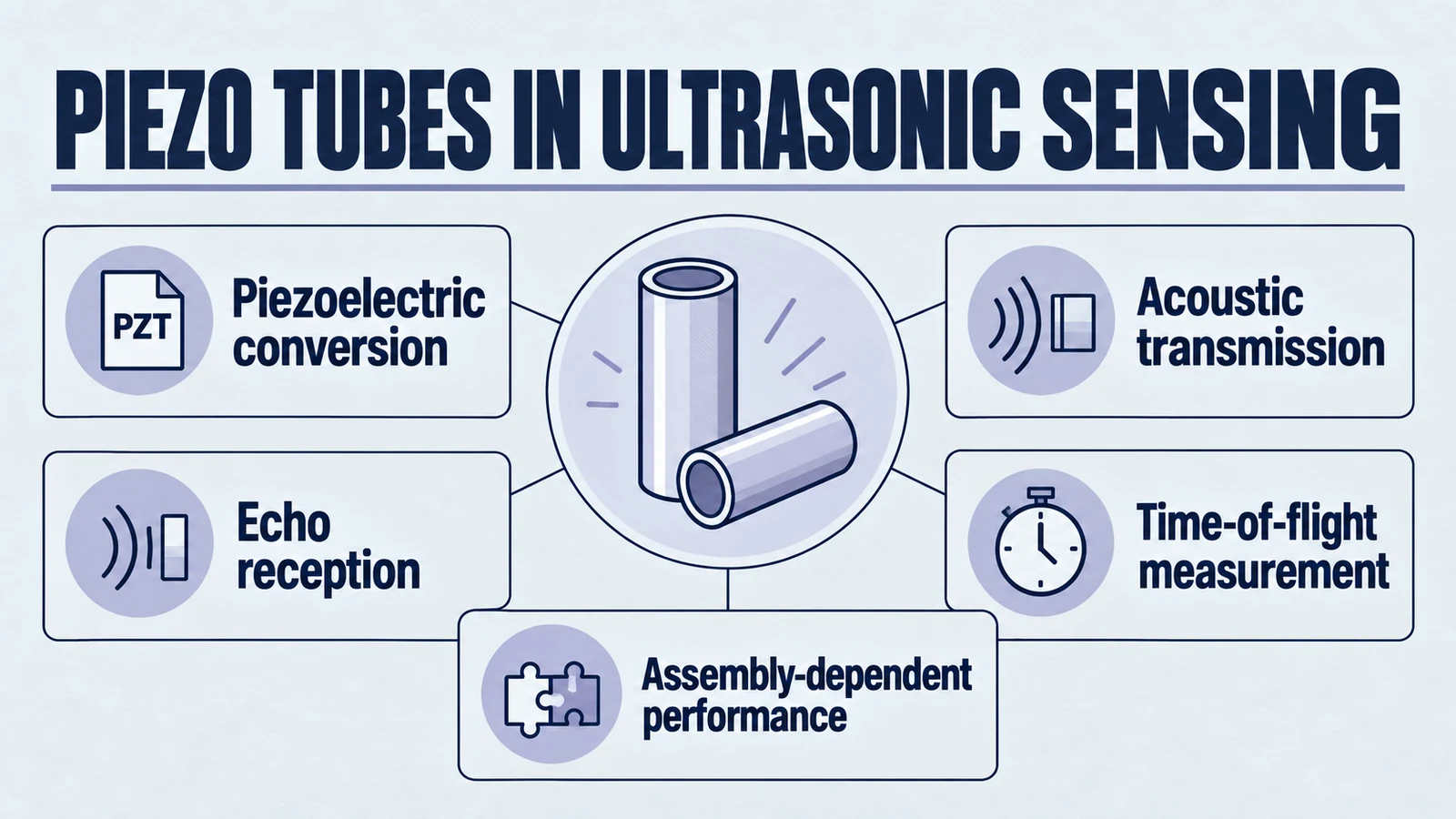

このガイドでは、圧電チューブと超音波センシングにおけるそれらの役割について包括的に説明します。それらを機能させる基本的な物理学を掘り下げ、超音波トランスデューサの力学を解体し、産業オートメーションや医療診断から自動車の安全性や航空宇宙工学まで、それらが可能にする広大なアプリケーションの風景を紹介します。エンジニア、製品設計者、またはR&Dマネージャーにとって、このコアテクノロジーを理解することは、その可能性を最大限に活用するための第一歩です。
パート1：基本原理：圧電性の力を解き放つ
超音波センサー内で圧電チューブがどのように機能するかを理解するには、まずそれを支配するエレガントな物理的原理、つまり圧電性を理解する必要があります。これは単なる材料の特性ではなく、トランスデューサ技術の基盤を形成するエネルギー変換の動的な双方向プロセスです。
1.1 エネルギー変換の双方向性：直接効果と逆効果
圧電性とは、特定の結晶材料が機械的応力を受けたときに電荷を生成する能力のことです。この現象は、2つの異なるしかし相補的な効果を通じて動作します。
- 正圧電効果： 圧電材料が圧力、振動、または歪みなどの機械的力を受けると、その内部結晶格子が変形します。この変形により、材料の構造内で正と負の電荷中心が分離し、その表面全体に測定可能な電圧が発生します。これは「センサー」または「発電機」効果です。機械的エネルギーを電気エネルギーに変換します。
- 逆圧電効果： 逆に、同じ材料に電界が印加されると、電界の極性に基づいて物理的に変形し、膨張または収縮します。これは「アクチュエータ」または「モーター」効果です。電気エネルギーを機械的エネルギーに変換します。印加電圧が交流（AC）の場合、材料は同じ周波数で振動し、機械的波を生成します。
この二重性は、現代の超音波センサー設計の基礎です。最も効率的なセンサーの多くは、単一の圧電素子を使用して音パルスを送信し、そのエコーを受信します。送信するには、素子はアクチュエータとして動作し、逆効果を使用して電気信号を物理的な振動に変えます。しばらくして、反射されたエコーを受信するために、まったく同じ素子が役割を切り替えてセンサーになり、直接効果を使用して戻ってくる圧力波を電気信号に戻します。
1.2 PZTの材料科学：アクティブ素子の作成
圧電性は水晶のような天然結晶に存在しますが、現代の高性能センサーの要求は、人工材料のクラスである圧電セラミックスによって満たされています。これらの中で最も支配的なのは、一般にPZTとして知られるチタン酸ジルコン酸鉛です。
水晶とは異なり、PZTは多結晶セラミックであり、多くの小さなランダムに配向した結晶粒で構成されています。生の焼結状態では、結晶粒のランダムな配向が互いに打ち消し合うため、材料は正味の圧電効果を示しません。材料の驚くべき特性は、ポーリングと呼ばれる重要な製造プロセスを通じて解き放たれます。
ポーリングプロセス中、PZTセラミックはキュリー温度（TC）と呼ばれる臨界点未満の高温に加熱され、強力な直流（DC）電界にさらされます。この高温では、各結晶粒内の電気双極子は、外部電界と整列するのに十分な移動度を持っています。その後、電界を維持しながら材料を冷却し、この整列を効果的に「凍結」します。
1.3 2つの材料の物語：「ハード」対「ソフト」PZT
PZTのエンジニアリングの柔軟性は、その化学組成にまで及びます。少量の他の元素を導入する（ドーピングと呼ばれるプロセス）ことにより、メーカーは材料の電気機械的特性を微調整し、「ハード」および「ソフト」PZTという2つの広い分類につなげることができます。
| 特性 | 「ソフト」PZT材料 | 「ハード」PZT材料 |
|---|---|---|
| 圧電定数（d） | 高い | 低い |
| 誘電率（K） | 高い | 低い |
| 主な使用例 | 高感度受信機、低電力アクチュエータ | 高出力送信機、超音波洗浄、溶接 |
パート2：振動から測定まで：圧電チューブが超音波を生成する方法
基礎となる材料科学をしっかりと把握したことで、超音波センサーの完全な動作サイクルを探ることができます。このプロセスは、圧電チューブの基本的な特性を、物理世界の正確で信頼性の高い測定値に変換します。
2.1 波の生成：動作中の逆圧電効果
超音波波の生成は、圧電チューブの内面と外面の電極に高周波AC電圧を印加することから始まります。逆圧電効果によって駆動されるセラミック材料は、振動する電気信号と完全に同期して物理的に膨張および収縮することで応答します。
このチューブ表面の急速で微視的な振動は、スピーカーのコーンのように機能します。それは周囲の媒体（空気、水、または生体組織）の粒子を押したり引いたりして、一連の高圧圧縮と低圧希薄化を作り出します。この擾乱は、トランスデューサの面から圧力波として外側に伝播します。
2.2 「飛行時間」（ToF）原理の説明
超音波波が生成されると、センサーはシンプルでありながらエレガントな原理を使用して距離を測定します。それが飛行時間（ToF）です。この方法は、音パルスがターゲットに移動して戻るまでにかかる時間を測定します。プロセスは4つの異なるステップに分けることができます。
- 送信： アクチュエータとして機能する圧電チューブは、短い電気パルスで刺激され、超音波の短いバースト（「ピン」と呼ばれることが多い）を放出します。
- 伝播： 音波は、経路内の物体に遭遇するまで、既知の一定速度（音速、「C」）で媒体中を移動します。
- 反射： 波が物体に当たると、そのエネルギーの一部がエコーとしてセンサーに向かって反射されます。
- 受信： センサーモードに切り替わった同じ圧電チューブが、戻ってくるエコーを検出します。
センサーの内部電子機器は、パルスが送信された瞬間からエコーが受信された瞬間までの合計経過時間（「T」）を正確に測定します。媒体中の音速（「C」）は既知の値であるため、物体までの距離（「L」）は簡単な式で計算できます。
L = (T × C) / 2
2.3 超音波トランスデューサの解剖学：単なるチューブ以上のもの
圧電チューブはセンサーのコアですが、機能的な超音波トランスデューサは、いくつかのコンポーネントが連携して機能する慎重に設計されたシステムです。
- アクティブ素子： これは圧電チューブそのものであり、電気機械エネルギー変換を実行するトランスデューサの「心臓部」です。
- 電極： これらは、チューブの内面と外面に適用される、通常は銀またはニッケルで作られた薄い導電層です。
- ハウジングとコネクタ： 繊細なセラミック素子を環境から保護する保護ケーシング。
- 音響整合層： この重要なコンポーネントは、高インピーダンスのセラミックと低インピーダンスの媒体の間の効率的なエネルギー伝達を保証します。
パート3：アプリケーションの世界：圧電チューブがイノベーションを推進する場所
精度、信頼性、および固体耐久性の組み合わせにより、圧電チューブベースの超音波センサーは、驚くべき範囲の業界で不可欠なものになっています。
3.1 産業オートメーションとプロセス制御
現代の製造とロジスティクスの厳しい環境では、効率と安全性を維持するために非接触センシングが不可欠です。
- レベルセンシング： 圧電チューブは、タンク、ビン、サイロ内の材料のレベルを継続的に監視するために広く使用されています。この非接触方法は、腐食性物質や衛生的な用途に最適です。
- 流量測定： 超音波トランスデューサのペアをパイプの外側にクランプして、飛行時間法またはドップラー法を使用して内部の液体の流量を測定します。
- 物体検出とロボット工学： 単純な近接センサーは自動組立ラインの備品であり、物理的な接触なしに部品の有無を検出します。
3.2 医療技術の進歩
非接触相互作用の影響が医学ほど深刻な場所はありません。圧電トランスデューサは、体内を見ることと非侵襲的に治療することの両方に使用されています。
- 画像診断： 圧電トランスデューサのアレイは、超音波パルスを生成および受信して、内臓、血流、および発育中の胎児のリアルタイム画像を作成します。
- 治療力： 「ハード」PZTトランスデューサは、非侵襲的な組織破壊および治療用途のために高密度焦点式超音波（HIFU）を生成できます。
- 精密流体工学： 圧電チューブの正確で制御可能な動きは、マイクロ流体アプリケーションや薬物送達システムに最適です。
3.3 よりスマートで安全な自動車システム
現代の車両にはセンサーが満載されており、その多くはドライバーには見えませんが、安全性と性能にとって重要です。
- パーキングアシスト： パーキングセンサーのおなじみのビープ音は、車両のバンパーに埋め込まれた圧電超音波トランスデューサの直接の結果です。
- エンジン管理： 圧電センサーは「ノックセンサー」として使用され、エンジンノックに関連する特定の高周波振動を聞きます。
- 安全システム： 圧電加速度計はエアバッグシステムの衝撃センサーとして機能し、衝突を検出してから数ミリ秒以内に展開をトリガーします。
3.4 最後のフロンティア：航空宇宙および構造ヘルスモニタリング
失敗が許されないアプリケーションでは、圧電技術が重要な監視および制御機能を提供します。
- 構造ヘルスモニタリング（SHM）： 圧電トランスデューサのネットワークを航空機の翼、橋の支柱、またはパイプラインなどの重要な構造に恒久的に接着して、微細な亀裂や材料疲労を検出できます。
- 航空宇宙計装： 圧電チューブの精度と信頼性は、振動制御システムから衛星測位用のマイクロ推進器まで、宇宙アプリケーションで価値があります。
パート4：圧電ニーズに適したパートナーの選択
基本的な物理的原理から高性能超音波センサーへの道のりは複雑です。成功は、材料科学、システム工学、音響物理学、およびアプリケーション固有の課題に対する深い理解にかかっています。
4.1 コンポーネントを超えて：カスタマイズと専門知識の価値
多くの最先端のアプリケーションでは、標準的な既製の圧電チューブでは必要な性能が得られません。真のイノベーションは、コラボレーションとカスタマイズから生まれます。
- カスタム形状： 独自の機械的ハウジングに適合したり、特定の音響特性を達成したりするために、非標準寸法のチューブ、リング、およびプレートを製造します。
- 特殊な電極構成： 高度なアプリケーション向けのXY曲げやスキャンなどの複雑な動きを可能にするセグメント化された電極を設計します。
- 材料配合： 最適な「ハード」または「ソフト」PZT配合を選択し、極端な条件向けのカスタム組成を開発します。
- 付加価値アセンブリ： 配線済みのアセンブリや保護ハウジングなど、裸のセラミック素子を超えた完全なソリューションを提供します。
4.2 Yujie Piezoが戦略的アドバンテージである理由
圧電技術の複雑さをナビゲートするには、カタログ以上のものが必要です。専門知識が必要です。Yujie Piezoでは、最も要求の厳しいアプリケーションに合わせて調整された、高性能で厳密にテストされた圧電コンポーネントの製造を専門としています。
当社の技術チームは、これらのコンポーネントを複雑なシステムに統合して最適な性能と信頼性を達成するためのニュアンスを理解しています。高周波音響トランスデューサ、産業用洗浄ソリューション、または特殊なセンシングアプリケーションが必要な場合でも、当社には提供できる専門知識があります。
プロジェクトの要件については、今すぐお問い合わせください。製品が信頼性が高く、効率的で、安全であることを保証するために、理想的な圧電ソリューションを選択するお手伝いをさせてください。
結論：大きな影響を与える小さなチューブ
超音波波を正確に生成および検出する能力は、単純な圧電チューブに具現化された逆圧電効果のエレガントな物理学によって支えられています。この技術は偶然ではなく、その基本的な特性が安全性が重要なアプリケーションの厳しい要求と完全に一致しているため、業界標準になりました。
その比類のない信頼性は、故障する可動部品のないソリッドステート設計に由来します。その並外れた電力効率は、どこにでも展開できる長寿命のバッテリー駆動デバイスの重要なイネーブラーです。そして、コンパクトで費用対効果の高いコンポーネントから正確で制御可能な超音波波を生成する能力により、広範なイノベーションが達成可能になります。
センシングおよび測定技術の世界では、最大の影響は、多くの場合、最も信頼性が高く効率的なコンポーネントからもたらされます。謙虚な圧電チューブは、この原則の証です。圧電性の驚くべき特性を通じて、ヘルスケアから航空宇宙までの業界全体で画期的なイノベーションを可能にし、次世代の超音波センシングソリューションの基盤として立つ小さなセラミック片です。
