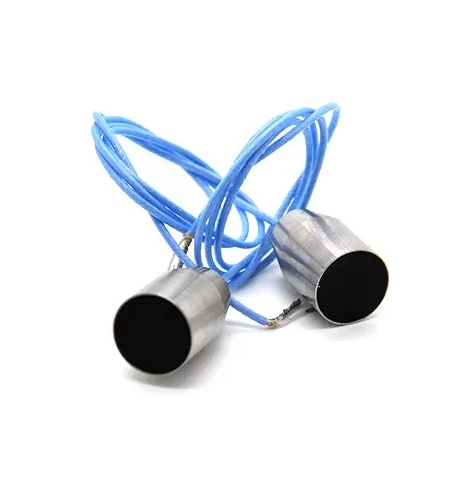

HJ-FS-200-02A 超音波風速計トランスデューサ
HJ-FS-200-02Aは、精密な風速および風向測定用に設計された特殊な超音波風速計トランスデューサです。狭い10 kHz帯域幅で200 kHz ± 4%で動作するこのトランスデューサは、正確な環境モニタリングおよび気象アプリケーションのために卓越した感度（-80 dB最小）を提供します。その集束された20° ± 2°のビーム角は、最小限の不感帯（< 10 cm）で正確な方向検出を保証します。
要求の厳しい屋外環境向けに構築されたHJ-FS-200-02Aは、IP65耐候性を備えた堅牢なステンレス鋼構造を特徴とし、-20°Cから70°Cの温度範囲での信頼性の高い動作を可能にします。400 pF ± 20%の静電容量と600 Ωの最小並列インピーダンスにより、効率的なエネルギー伝達と安定したパフォーマンスを提供します。トランスデューサは2%のデューティサイクルで最大500Vのパルス電圧を処理でき、正確な風測定が重要な超音波風速計、気象ステーション、HVAC気流モニタリング、および環境研究アプリケーションに最適です。
仕様
モデル:HJ-FS-200-02A
共振周波数:200 kHz ± 4%
帯域幅:10 kHz
一般感度:-80 dB min
不感帯:< 10 cm
ビーム角 (-3dB):20° ± 2°
静電容量:400 pF ± 20%
最小インピーダンス:600 Ω ± 30%
最大動作電圧:< 500V (2% デューティ)
動作温度:-20°C から 70°C
保護レベル:IP65
ケース材質:ステンレス鋼
特徴
- ✔高周波精度 – 正確な超音波風速測定のための10 kHz帯域幅を備えた200 kHz ± 4%の共振周波数
- ✔卓越した感度 – -80 dBの最小一般感度（0 dB = 250 Vp-p）により、信頼性の高い信号検出を保証
- ✔最小限の不感帯 – 10 cm未満の不感帯により、近距離検出が可能
- ✔集束ビームパターン – 20° ± 2°のビーム角により、風速計アプリケーションに方向精度を提供
- ✔耐候性設計 – 屋外環境モニタリングのためのIP65保護レベルとステンレス鋼ハウジング
- ✔広い温度範囲 – さまざまな気候条件で-20°Cから70°Cまで確実に動作
- ✔高パルス能力 – 強力な送信のために2%のデューティサイクルで最大500Vのパルスを処理
- ✔最適な電気特性 – 効率的なエネルギー伝達のための400 pFの静電容量と600 Ωのインピーダンス
用途
- • 超音波風速計: 風速および風向測定システム
- • 気象ステーション: 気象モニタリングおよび環境データ収集
- • HVACシステム: 気流測定および換気モニタリング
- • 研究施設: 科学的風洞試験および空気力学研究
- • 産業モニタリング: プロセス制御および風速測定
- • 環境センシング: 屋外気象モニタリングおよび気候研究ステーション
- • 航空システム: 航空機風速検出およびモニタリング
- • 農業用途: 精密農業のための微気候モニタリング
