超音波溶接トランスデューサ: プラスチック溶接プロセスの改善

YJ Piezoエンジニアリングチーム
技術レビュー:YJ Piezoエンジニアリングチーム
2,223 文字
5 分で読めます
超音波溶着トランスデューサー製造プラスチック溶接
インフォグラフィック: プラスチックの超音波溶接。ジョイントと材質。スタックの互換性。振幅と力。溶接時間。共同検証。

ジョイントと材料 · スタックの互換性 · 振幅と力 · 溶接時間 · ジョイントの検証

現代のプラスチック製造においては、自動車、医療、エレクトロニクス、包装などの業界全体で、強力でクリーンで信頼性の高い結合を実現することが不可欠です。熱可塑性プラスチックを接合するための最も効果的な方法の 1 つは超音波溶接です。このプロセスは超音波溶接トランスデューサとして知られる精密で強力なコンポーネントに大きく依存しており、超音波溶接コンバータとも呼ばれます。

この記事では、超音波溶接トランスデューサの仕組み、プラスチック溶接プロセスの改善における超音波溶接トランスデューサの役割、超音波溶接システム用のコンバータを選択する際にエンジニアや調達専門家が考慮すべきことについて説明します。

超音波溶接トランスデューサとは何ですか?

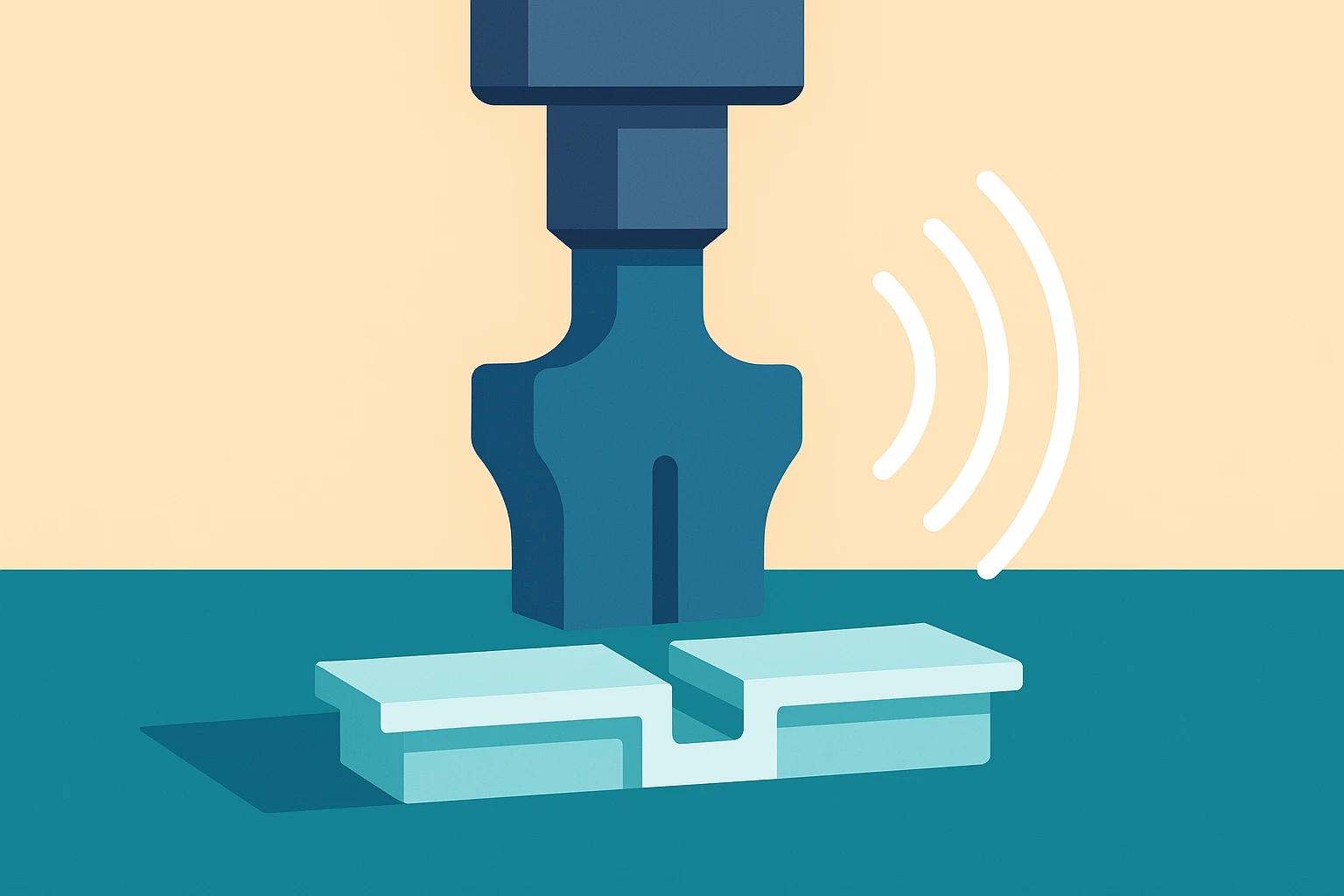

超音波溶接トランスデューサは、超音波溶接システムの中核コンポーネントです。通常は 15 kHz ~ 40 kHz の範囲の高周波電気信号を高周波の機械振動に変換します。これらの振動はブースターとホーンを介して溶接中のプラスチック材料に伝わり、接合部で局所的な溶融と融着を引き起こします。

超音波溶接コンバータという用語は、特に北米市場では、トランスデューサと同じ意味でよく使用されます。

超音波溶接スタックの主要コンポーネント:

  • 発振器:高周波の電気エネルギーを供給します。
  • トランスデューサ/コンバータ:電気信号を機械振動に変換します。
  • ブースター: 振幅を変更します。
  • ホーン(ソノトロード):素材に直接振動を与えます。

超音波溶接トランスデューサがどのようにプロセスを強化するか

1. 精度と一貫性

トランスデューサは、正確な共振周波数で振動するように設計されています。高品質のトランスデューサは、何千回ものサイクルにわたって周波数の安定性と振幅出力を維持し、一貫した溶接を支えます。これは、一貫性が交渉の余地のない自動車や医療機器などの業界で特に重要です。

2. エネルギー効率

電気入力を機械的運動に効率的に変換することにより、高度な超音波溶接コンバータはエネルギー損失を最小限に抑え、溶接ゾーン外での発熱を低減します。これにより、サイクルタイムが短縮され、消費電力が削減されます。

3. 溶接品質の向上

均一な機械的振動により、溶接界面全体にエネルギーが均等に分散され、バリ、焼け跡、または弱い接合部が減少します。適切なコンバータを使用すれば、メーカーは小さく複雑な部品でも、ほとんど目に見えない高強度の溶接を実現できます。

4. 耐久性と信頼性

しっかりと構築されたトランスデューサは、高品質の 圧電アクチュエータ と堅牢な金属ハウジングを使用して、機械的ストレスと熱サイクルに耐えます。これにより、時間の経過とともにダウンタイムとメンテナンスコストが削減されます。

トランスデューサを選択する際に考慮すべき主な仕様

超音波溶接トランスデューサまたはコンバータを選択する場合、エンジニアは以下を評価する必要があります。

  • 動作周波数: 20 kHz および 35 kHz はプラスチック溶接で最も一般的です。周波数は発振器とホーンと一致する必要があります。
  • 定格電力: 必要な溶接電力 (通常は 500W から 3000W 以上) に対応できるトランスデューサを選択します。
  • 圧電スタック設計: セラミック ディスクの数と品質はパフォーマンスに影響します。
  • コネクタの種類: 既存のシステムとの電気的および機械的な互換性。
  • 冷却方法: 一部のシステムでは、特に高負荷サイクルの場合、空冷または水冷が必要です。
  • 共振の安定性: 周波数ドリフトに対する耐性により、長期的な精度が保証されます。

超音波溶接トランスデューサの一般的な用途

  • 自動車部品:インパネ、テールランプ、センサー
  • 医療機器: カテーテル、IV コンポーネント、手術器具
  • エレクトロニクス: USB ケース、バッテリーエンクロージャ、ワイヤ終端
  • 消費者向け製品:玩具、容器、化粧品包装
  • 繊維および不織布:マスク、フィルター、合成繊維

各アプリケーションには、適切なものから始めて、カスタマイズされた超音波溶接スタックが必要になる場合があります。 トランスデューサー 堅牢なフィールド要件を備えた.

適切なサプライヤーの選択

すべてのトランスデューサーが同じように作られているわけではありません。重要なアプリケーションの場合、以下を提供するサプライヤーと協力することが不可欠です。

  • 社内で圧電セラミックを製造
  • 周波数および振幅マッチングサービス
  • 特殊な溶接形状のカスタマイズ
  • 信頼できる品質管理とバッチトレーサビリティ
  • 応答性の高いエンジニアリングサポートと短いリードタイム

YJ Piezo では、OEM とインテグレータの両方向けに設計されたあらゆる種類の超音波溶接トランスデューサとコンバータを提供しています。コンパクトなハンドヘルド溶接機を開発している場合でも、高スループットのロボット ラインを開発している場合でも、当社のチームはカスタマイズされたソリューションでお客様の要件をサポートできます。

結論

超音波溶接トランスデューサは単なる部品ではなく、超音波溶接システムの心臓部です。高品質で正確に適合したコンバータを選択することで、メーカーは溶接強度を向上させ、欠陥を減らし、生産効率を高めることができます。

超音波溶接セットアップのアップグレードを検討している場合、またはカスタムトランスデューサの信頼できるソースが必要な場合は、アプリケーションについて話し合うために今すぐ お問い合わせ ください。
