はじめに

超音波洗浄機や溶接機が突然動作を停止したり、電力を失ったりした場合、犯人はトランスデューサであることがよくあります。しかし、どうすれば確信が持てるでしょうか？交換する前に、問題を特定するためにいくつかの基本的な診断を実行する価値があります。このガイドでは、プロのようにトラブルシューティングを行う手順を説明します。

必要なツール

• マルチメーター： 静電容量と抵抗を測定するため。
• LCRメーターまたはインピーダンスアナライザー： より詳細な分析用（推奨）。
• メガオーム計（メガー）： 絶縁抵抗をチェックするため。

ステップ1：目視検査

最も明白な兆候を探すことから始めます。

• 亀裂： 圧電セラミックリングに目に見える亀裂がないか確認します。亀裂がある場合は、トランスデューサはだめになっています。
• 変色： 焦げ跡や黒ずみは、過熱またはアーク放電を示します。
• 緩んだ接続： ワイヤーがしっかりとハンダ付けまたはボルト締めされていることを確認します。
• 剥離： 洗浄タンクの場合、トランスデューサがタンクの表面から剥がれていないか確認します。

ステップ2：静電容量の測定

マルチメーターを静電容量モードに設定し、トランスデューサの2つの端子間で測定します。

• 期待値： データシートと比較してください。通常、数千ピコファラド（pF）または数ナノファラド（nF）の範囲です。
• 診断： 測定値が予想よりも大幅に低い場合、セラミックに亀裂が入っているか、接続が切れている可能性があります。

ステップ3：絶縁抵抗テスト

これは安全性と適切な動作のために重要です。メガーを使用して、トランスデューサの電極とケーシング（アース）の間の抵抗を測定します。

• 合格： 抵抗は非常に高く、理想的には500MΩ以上である必要があります。
• 不合格： 抵抗が低い（10MΩ未満）場合は、湿気の侵入または内部短絡を示しており、ジェネレーターを損傷する可能性があります。

ステップ4：インピーダンス分析（上級）

インピーダンスアナライザーをお持ちの場合は、周波数スイープを実行してください。

• 共振周波数（Fr）： インピーダンスが最小になるポイント。これが指定された周波数（例：28 kHz）に近いことを確認してください。
• 反共振周波数（Fa）： インピーダンスが最大になるポイント。
• 波形： きれいな単一のピークを探します。複数のピークや「ノイズの多い」曲線は、損傷または不適切な取り付けを示唆しています。

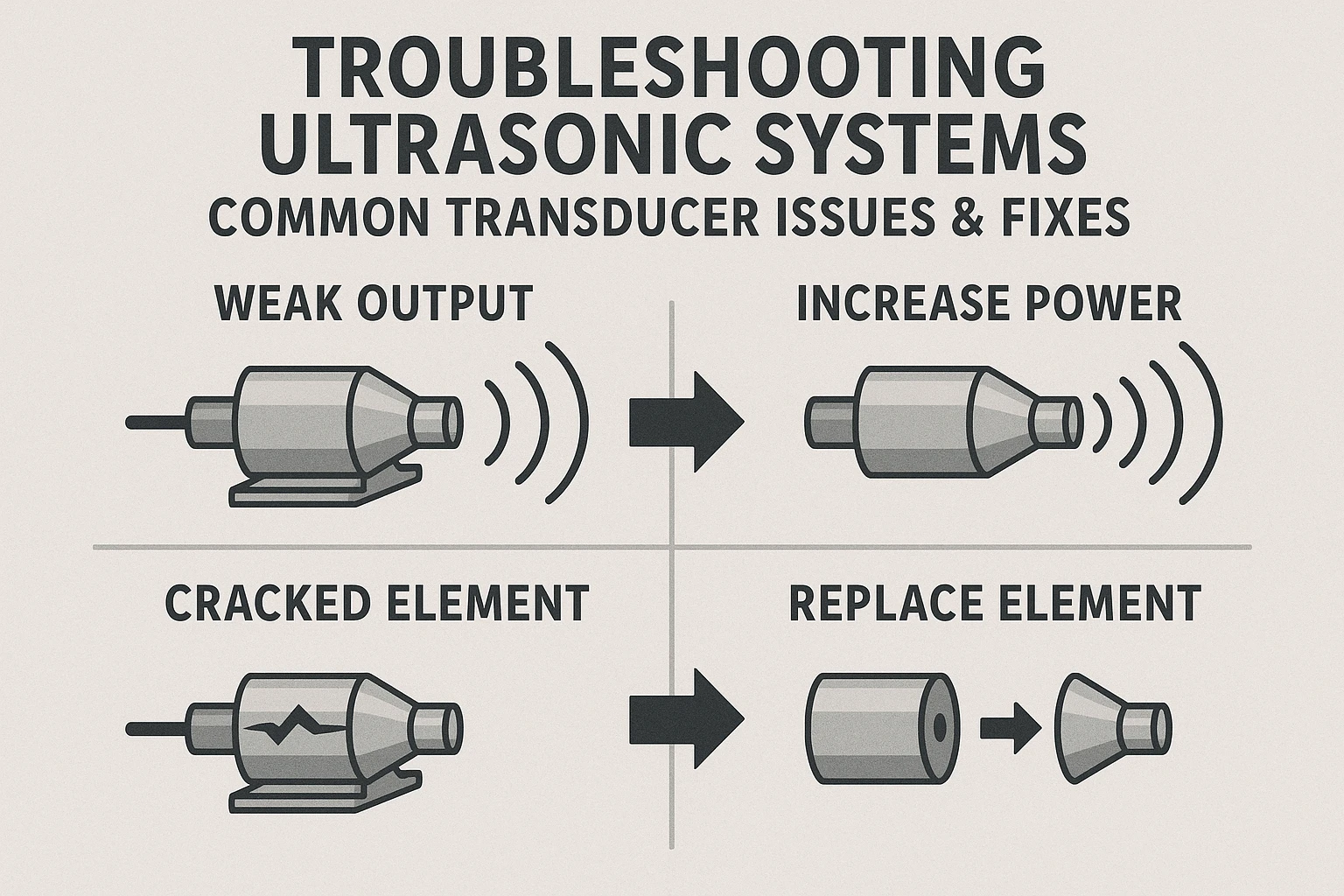

一般的な問題と修正

問題：弱い洗浄力

原因： トランスデューサの劣化、タンク内の液面が不適切、または脱気が不十分。
修正： 液面を確認し、脱気サイクルを実行し、トランスデューサの静電容量をテストします。

問題：ジェネレーターの過負荷/ヒューズ切れ

原因： トランスデューサの短絡または絶縁不良。
修正： 絶縁抵抗テストを実行します。失敗した場合は、トランスデューサを交換してください。

問題：異音（金切り声）

原因： トランスデューサの緩みまたは亀裂。
修正： 取り付けボルトを締めるか（トルク仕様を確認）、亀裂が入っている場合は交換します。

結論

定期的なメンテナンスと早期のトラブルシューティングにより、小さな問題がシステムの完全な故障になるのを防ぐことができます。トランスデューサが故障していることが判明した場合、Yujie Technologyは幅広い交換用トランスデューサを提供しており、システムをすぐに稼働させることができます。

サポートが必要ですか？当社の技術チームにお問い合わせください。診断と交換の選択をお手伝いします。
