超音波センサーによる精密距離測定：精度のためのヒント

超音波センサーによる精密距離測定：精度のためのヒント

超音波距離センサーまたは超音波距離計として広く知られている超音波センサーは、ロボット工学、自動化、自動車、および産業監視などの業界全体の精密測定アプリケーションにおいて重要な役割を果たしています。これらのセンサーで高い精度を達成することは、信頼性の高いパフォーマンスのために不可欠です。この包括的なガイドでは、超音波距離センサーで精度を最大化するための重要な要素とベストプラクティスについて説明します。

超音波距離センサーの仕組みを理解する

超音波距離計は、高周波音波を放射し、これらの波が物体から跳ね返ってくるまでの時間を測定することによって動作します。この時間は、音速を使用して距離に変換されます。正確な測定は、温度、湿度、および物体の特性など、いくつかの変数に依存します。

これらのセンサーの背後にあるコア技術は、卓越した精度で超音波を生成および受信する高品質の圧電トランスデューサに依存しています。

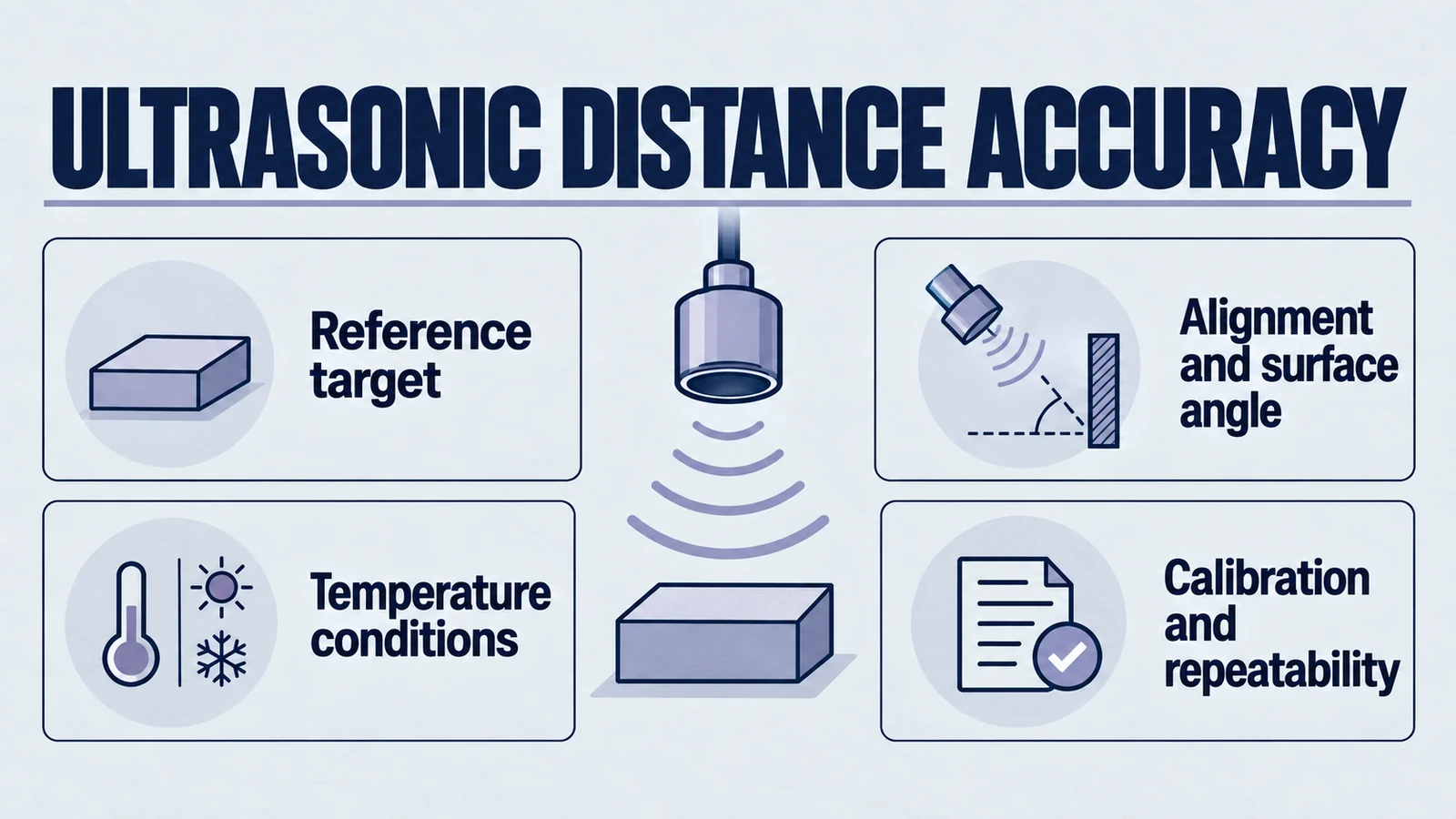

測定精度に影響を与える主な要因

1. 温度と湿度

温度は音速に影響を与え、空気が暖かいと速度が上がり、測定距離が短くなります。同様に、湿度が高いと音速がわずかに増加します。精度を確保するために、超音波距離センサーは多くの場合、温度と湿度の補正を必要とします。

2. 表面特性

ターゲット表面の反射率、質感、および形状は、超音波センサーの精度に大きく影響します。硬く、平らで、反射性のある表面は信頼性の高い読み取り値を生成しますが、柔らかく、不均一で、吸収性のある表面は、弱いエコーまたは分散したエコーのために測定誤差を引き起こす可能性があります。

3. センサーの配置

位置合わせと配置は、超音波測定の精度に大きく影響します。適切なセンサー配置により、明確で遮るもののない音波経路と一貫したエコーリターンが保証されます。位置ずれは、間接反射による不正確さにつながる可能性があります。

精度向上のためのベストプラクティス

1. 最適なセンサーの選択

アプリケーションに適切な超音波距離センサーを選択することが重要です。センサーの範囲、周波数、およびビーム角を考慮してください。高周波センサーはより高い解像度を提供しますが、範囲は短くなります。一方、低周波センサーはより長い距離を測定できますが、精度は低くなります。

高精度を必要とする産業用途には、さまざまな環境で優れた性能を発揮する当社のKQ-112KH 音響トランスデューサをご検討ください。水中アプリケーションの場合、当社のHJ200KH-P 水中トランスデューサは、信頼性の高い距離測定機能を提供します。

2. 校正と環境補正

定期的な校正により、センサーの性能と環境条件の変化を考慮して、長期にわたって精度が保証されます。さまざまな環境条件で安定した正確な読み取り値を維持するために、温度と湿度の補正アルゴリズムを実装してください。

3. 適切な設置と位置合わせ

超音波センサーをしっかりと取り付け、測定対象に向けて正確に位置合わせします。障害物を最小限に抑え、相互干渉を防ぐためにセンサー間の推奨距離を維持してください。

4. 信号処理技術

平均化、フィルタリング、エコー検出アルゴリズムなどの高度な信号処理技術を採用してください。これらの方法は、測定ノイズを大幅に低減し、精度を向上させ、困難な環境でも安定した読み取り値を確保できます。

一般的な落とし穴とその回避方法

1. 音響干渉

超音波センサーは、他の超音波デバイスや周囲のノイズからの干渉を受ける可能性があります。この問題を軽減するために、シールドを実装するか、高度なフィルタリング機能を備えたセンサーを使用してください。

2. デッドゾーン（不感帯）

すべての超音波センサーには、デッドゾーンと呼ばれる最小検出範囲があります。センサーに近すぎる物体は正確に測定されない場合があります。不正確さを避けるために、常に推奨される最小距離を守ってください。

3. エコー損失またはマルチパス反射

不規則な表面は音波を散乱させ、エコー損失や多重エコーを引き起こす可能性があります。平らで反射性のあるターゲットを使用するか、マルチパス反射を効果的に処理するための特別なアルゴリズムを実装してください。

ケーススタディ：実世界のアプリケーション

• ロボット工学ナビゲーション： 高精度の超音波距離センサーにより、ロボットは複雑な環境を正確にナビゲートし、障害物を回避できます。
• 産業オートメーション： 信頼性の高い距離測定により、産業グレードのトランスデューサを使用した精密なマテリアルハンドリングや位置決めなど、効率的で安全な操作が保証されます。
• 自動車システム： 超音波センサーは駐車支援システムに不可欠であり、精度はユーザーの安全性と車両の操作に直接影響します。

最終的な考え

超音波距離センサーで精度を最大化するには、センサーの選択、校正、環境要因、および設置方法に注意を払う必要があります。これらの重要な側面を理解し、ベストプラクティスを実装することで、エンジニアと技術者は超音波距離計測定の信頼性と性能を大幅に向上させ、精度重視のアプリケーションでの成功を確実にすることができます。

超音波技術に関する詳細な洞察については、産業用タンク向け超音波レベルセンサーに関するガイドをご覧になるか、PZT超音波トランスデューサとその用途について学んでください。
