ピエゾセンサーの動作原理：圧電センシングの基礎を理解する
圧電センサーは、その精度、汎用性、および信頼性により、現代のセンシング技術の基礎となっています。産業機械の監視から医療診断まで、力、圧力、振動、および加速度の正確な検出を可能にします。この記事では、圧電センサーの仕組み、その主要コンポーネント、アプリケーション、および利点について説明します。これらの基礎を理解することで、エンジニアや意思決定者は、適切なセンサーソリューションを選択する際に情報に基づいた選択を行うことができます。
1. 圧電センサーとは？
圧電センサーは、圧電効果（特定の結晶材料が加えられた機械的応力に応じて電荷を生成する能力）を利用するデバイスです。逆に、これらの材料は電界が印加されると変形することもあります（逆圧電効果）が、センシングアプリケーションでは主に直接効果が使用されます。
一般的な圧電材料には次のものがあります。
- 石英（天然結晶）
- チタン酸ジルコン酸鉛（PZT）
- チタン酸バリウム
- ポリフッ化ビニリデン（PVDF）
2. 圧電センサーの動作原理

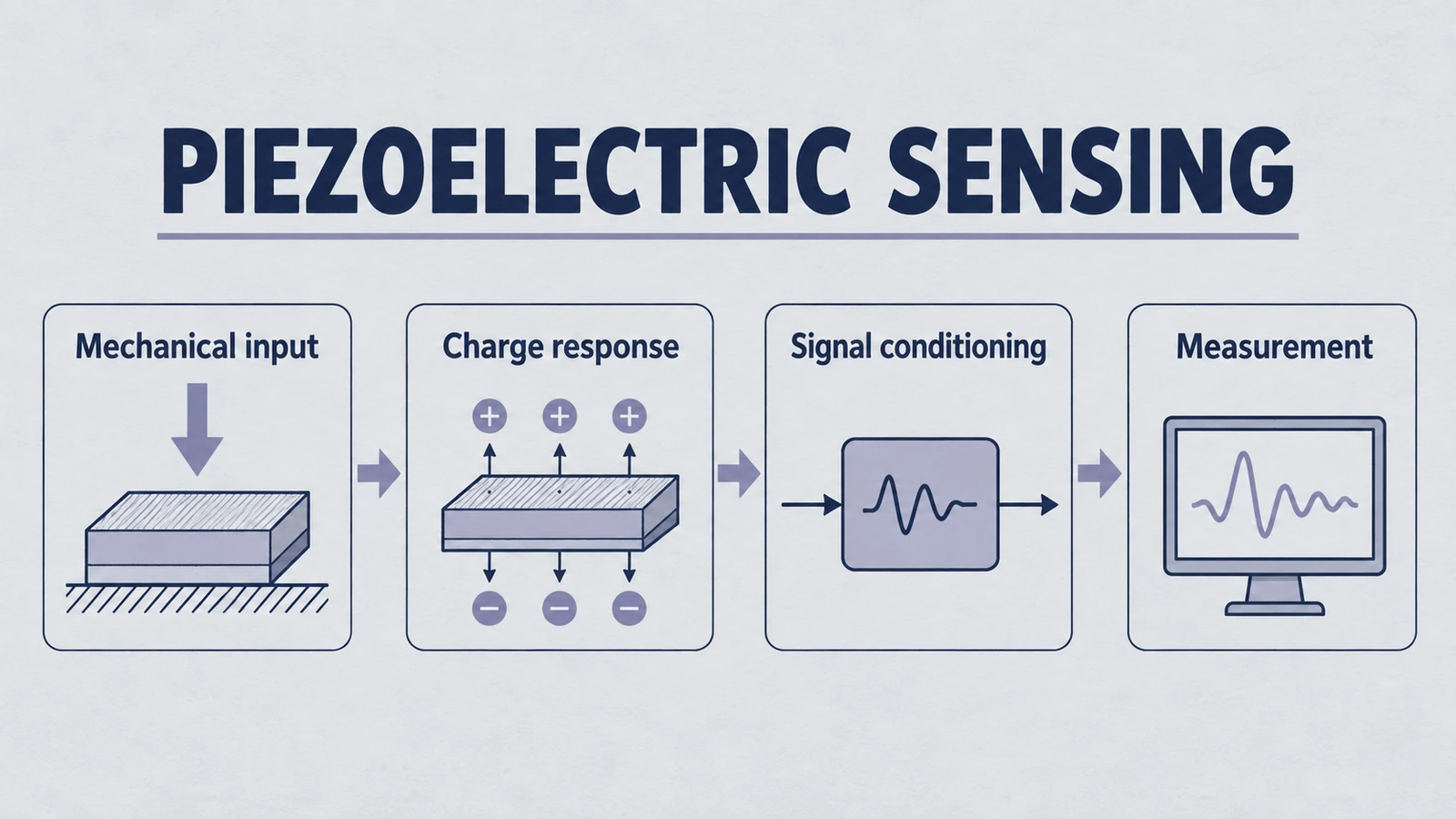

動作原理は単純ですが強力です。
- 機械的入力 – 力、圧力、加速度、または振動がセンサーに加えられます。
- 圧電効果 – センサー内部の圧電材料が変形し、電荷の内部再配置を引き起こします。
- 電荷生成 – この変形により、材料の表面に比例した電荷が生成されます。
- 信号調整 – 生の電荷信号は多くの場合弱く、測定可能な電圧または電流に増幅および変換する必要があります。
- 出力信号 – 調整された信号は、測定システム、データロガー、または制御ユニットに送信されます。
数学的には、生成された電荷（Q）は加えられた力（F）に比例します。
Q = d × F
ここで、dは圧電電荷定数（材料に依存）です。
3. 圧電センサーの主要コンポーネント
一般的な圧電センサーには以下が含まれます。
- センシング素子 – 圧電結晶またはセラミック。
- 電極 – 生成された電荷を収集するため。
- ハウジング/エンクロージャ – 環境条件から保護します。
- 予圧メカニズム – センシング素子との一貫した接触を保証します。
- 信号調整回路 – アンプ、フィルター、およびアナログ-デジタルコンバーターが含まれる場合があります。
4. 圧電センサーの利点
- 高感度 – 力や振動の微細な変化を検出します。
- 広い周波数範囲 – 動的測定に最適です。
- コンパクトサイズ – 小規模または複雑なシステムへの統合が容易です。
- センシングに外部電源不要 – 機械的入力から独自の信号を生成します。
- 耐久性 – 極端な温度、放射線、および過酷な環境に耐性があります（特にPZTセラミックスを使用した場合）。
5. 考慮すべき制限事項
- 静的測定には不向き – 生成された電荷は時間の経過とともに散逸します。
- 信号には調整が必要 – 高インピーダンス出力には増幅が必要です。
- 材料の脆弱性 – 一部の結晶は脆く、保護ハウジングが必要です。
6. 圧電センサーの一般的な用途
産業用途：
- 機械の振動監視
- CNCマシンの工具状態監視
- 構造ヘルスモニタリング
医療用途：
- 超音波画像トランスデューサ
- 血圧測定装置
自動車用途：
- エンジンのノックセンサー
- エアバッグ展開システム
家電製品：
- マイク
- タッチセンシティブインターフェース
特殊なセンシングアプリケーションについては、高度な圧電技術の動作を示す当社の超音波気泡検出センサーをご覧ください。
7. 適切な圧電センサーの選び方
センサーを選択するときは、以下を考慮してください。
- 測定タイプ – 力、加速度、または振動？
- 動作環境 – 温度範囲、湿度、振動レベル。
- 周波数応答 – 必要な帯域幅。
- 感度 – 信号処理能力と一致させます。
- サイズと取り付けオプション – 既存の設計への統合用。
8. 圧電センシングの将来の傾向
材料科学の進歩に伴い、圧電センサーは次のようになっています。
- より小型化 – MEMSデバイスへの統合用。
- よりエネルギー効率が高い – センサーとエネルギーハーベスターの両方としての二重機能。
- よりスマートに – リアルタイム監視のための組み込みIoT接続を備えています。
結論
圧電センサーの動作原理はシンプルかつエレガントです。機械的エネルギーを驚くべき精度で電気エネルギーに変換します。材料の選択、センシングメカニズム、および信号調整という基本を理解することで、さまざまなアプリケーションでその可能性を最大限に活用できます。技術が進化し続けるにつれて、圧電センシングは航空宇宙からヘルスケアまでの業界で重要なプレーヤーであり続けるでしょう。
